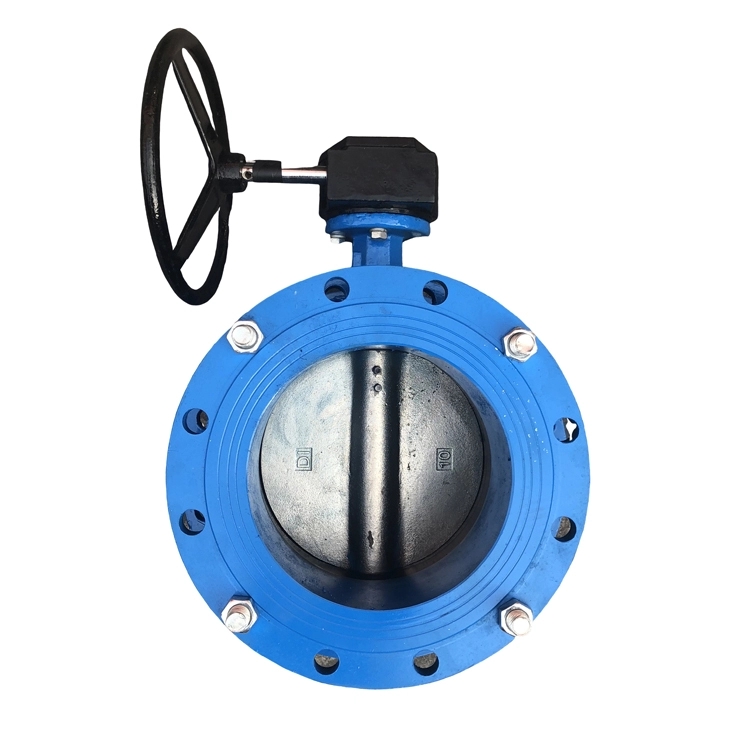

本蝶閥在一定范圍內可軸向伸縮，也能在一定的角度范圍內克服管道對接不同軸而產生的偏移，具有自動補償管道熱脹冷縮能極大的方便閥門管道的安裝與拆卸。使用于溫度在425℃以下，公稱壓力在1.6MPa以下的石油，化工、電力、造紙、食品、飲料、醫藥純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。閥門驅動方式有蝸輪手動、氣動和電動可供選擇。
更新時間：2020-11-13 09:57:26 瀏覽次數：1597SD341X伸縮法蘭蝶閥用于石油、冶金、化工、電力、醫藥、食品、輕紡、船舶、市政工程及給排水系統的管路上。適合對一般腐蝕性，非腐蝕性氣體、液體、半流體及固體粉末等介質進行截流和調節控制，也可作老管道改造、維修和配套閥門的換代產品。
|
公稱壓力 PN(Mpa) |
試驗壓力MPa |
工作壓力 MPa |
工作溫度 （℃） |
|
|
密封 |
強度 |
|||
|
1.0(10) |
1.1 |
1.5 |
1.0 |
-46℃-135℃ |
SD341X伸縮法蘭蝶閥為法蘭連接，其主要特點是結構長度可以伸縮，有利于安裝于長管道上用來吸收熱脹冷縮或平衡管道的振動影響，由于有較長的伸縮余地，所以省去了伸縮器。本閥門采用橡膠軟密封，密封性能好，并具有結構簡單，重量輕，連接尺寸短，流量大，液體阻力小，維修方便等特點。
本閥門主要零件為閥體、伸縮管、蝶板、密封圈、閥桿和執行機構，使用時順時針方向旋轉手輪為關閉，逆時針方向旋轉手輪為開啟。
|
零件名稱 |
材料 |
零件名稱 |
材料 |
|
閥體 |
鑄鐵/鑄鋼 |
密封圈壓板 |
Q235 |
|
伸縮管 |
鑄鐵/鑄鋼 |
閥 桿 |
2Cr13, 45 |
|
蝶板 |
鑄鐵/鑄鋼 |
密封圈 |
耐油橡膠 |

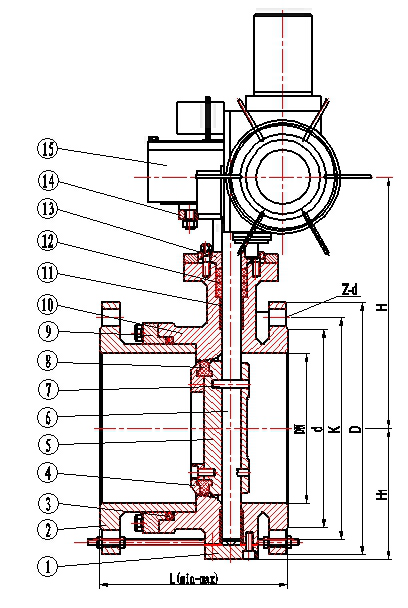

SD341X-10、SD941X-10 主要尺寸：
|
規格 |
最短 L1 |
中間 L |
最長 L2 |
D |
D1 |
D2 |
H1 |
H2 |
Z-φd |
|
100 |
174 |
195 |
216 |
215 |
180 |
155 |
110 |
170 |
8-φ18 |
|
125 |
186 |
209 |
232 |
245 |
210 |
185 |
123 |
185 |
8-φ18 |
|
150 |
194 |
216 |
239 |
280 |
240 |
210 |
140 |
210 |
8-φ23 |
|
200 |
214 |
239 |
264 |
335 |
295 |
265 |
170 |
238 |
8-φ23 |
|
250 |
260 |
276 |
296 |
390 |
350 |
320 |
195 |
270 |
12-φ23 |
|
300 |
250 |
275 |
300 |
440 |
400 |
368 |
222 |
300 |
12-φ23 |
|
350 |
270 |
295 |
320 |
500 |
460 |
428 |
252 |
330 |
16-φ23 |
|
400 |
280 |
307 |
330 |
565 |
515 |
482 |
285 |
368 |
16-φ25 |
|
450 |
305 |
330 |
355 |
615 |
565 |
532 |
310 |
402 |
20-φ25 |
|
500 |
315 |
340 |
365 |
670 |
620 |
585 |
337 |
438 |
20-φ25 |
|
600 |
370 |
395 |
420 |
780 |
725 |
685 |
393 |
490 |
20-φ30 |
|
700 |
396 |
421 |
446 |
895 |
840 |
800 |
450 |
558 |
24-φ30 |
|
800 |
426 |
451 |
476 |
1010 |
950 |
905 |
515 |
625 |
24-φ34 |
|
900 |
456 |
481 |
506 |
1110 |
1050 |
1005 |
560 |
685 |
28-φ34 |
|
1000 |
466 |
491 |
516 |
1220 |
1160 |
1115 |
610 |
750 |
28-φ34 |
|
1200 |
510 |
535 |
560 |
1450 |
1380 |
1325 |
725 |
880 |
32-φ41 |
|
1400 |
540 |
565 |
590 |
1675 |
1590 |
1525 |
840 |
987 |
36-φ48 |
|
1600 |
585 |
608 |
630 |
1915 |
1820 |
1750 |
960 |
1158 |
40-φ54 |
|
1800 |
630 |
655 |
680 |
2115 |
2020 |
1950 |
1060 |
1258 |
44-φ54 |
|
2000 |
680 |
705 |
730 |
2325 |
2230 |
2160 |
1165 |
1365 |
48-φ54 |
10、該閥不得安裝于管道拐角處或管道末端，在管路中間安裝該閥時，該閥兩端的管道必須固定、限位牢固。
11、該閥需要現場作性能試驗時需按GB/T13927-92的規定進行，其密封試驗分閥門密封試驗和伸縮部分密封試驗，在作伸縮部分密封試驗時，需將蝶板關閉，在另一端用一既可注入介質，又能和閥門本身相連接的盲板將伸縮管道蓋嚴，在做該試驗時，其伸縮管伸縮長度應用螺栓限制到一定位置，其位置最大不得超過極限長度。
12、管路兩側法蘭密封面必須平行。
13、在緊固法蘭螺栓時要對稱交替緊固，切不可依次單獨緊固。
|
可能發生的故障 |
原 因 |
解 決 方 法 |
|
填料滲漏 |
|
|
|
閥體與接管連接處滲漏 |
|
|
|
密封面滲漏 |
|
|
|
閥桿轉動不靈活 |
|
|
用戶有特殊要求時應在定貨時聲明，我廠可按用戶的要求重新進行設計、生產。
蝶閥的產品分類介紹
按照結構形式分類，蝶閥可分為中心密封蝶閥、單偏心密封蝶閥、雙.....常用閥門材料允許使用壓力明細介紹
常用閥門材料允許使用壓力明細說明。常用閥門材質國家標準代號分類
常用閥門材質國家標準代號分類有那些，上歐為您做準確說明，請參.....活塞式調流閥技術標準編制機構名稱
活塞式調流閥已經在電站,引水,供水等領域得到了廣泛的應用,經.....電動調流調壓閥主要技術要求介紹
電動調流調壓閥特點是出流口為環形大開口形式,流道大,具有好的.....水力控制閥主閥部件材料清單
1：螺塞:不銹鋼/黃銅/青銅 2：螺栓及墊圈:不銹鋼 .....為水力控制閥產品特性樹立新標桿
全流通流線型設計，閥門全開時壓力損失極低 即使在流體流速幾.....調流閥技術規范詳析
調流閥技術規范:用于設備或部件上的所有材料在工廠均應經過試驗.....快速導航
