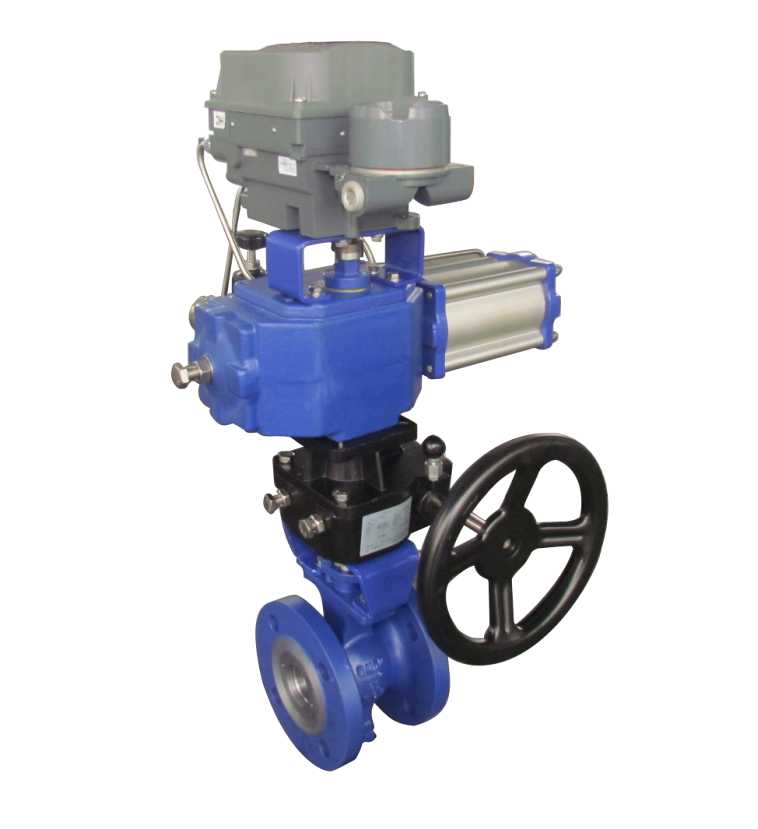

氣動高性能偏心球閥PN16～PN64

產品簡述：
VE系列高性能氣動偏心球閥V型球芯與密封圈采用獨特的偏心結構，具有結構緊湊、密封性能好、使用壽命長等特點，兼?zhèn)湔{(diào)節和切斷兩種功能，廣泛應用于化工、電力、輕紡、食品、醫藥、造紙等行業對工藝介質進行截止或調節控制。

更新時間：2021-11-15 13:53:11
瀏覽次數：1671

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
技術參數
注意事項

產品概述

VE系列高性能氣動偏心球閥V型球芯與密封圈采用獨特的偏心結構，具有結構緊湊、密封性能好、使用壽命長等特點，兼?zhèn)湔{(diào)節和切斷兩種功能，廣泛應用于化工、電力、輕紡、食品、醫藥、造紙等行業對工藝介質進行截止或調節控制。

技術參數

VE系列高性能氣動偏心球閥PN16～PN64技術參數

公稱直徑 DN（mm）			25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定流量系數Kv			20	30	50	100	150	240	370	620	940	1540	2400	3900	6150	9800
公稱壓力 PN（MPa）			1.6、4.0、6.4
流量特性			近似等百分比
固有可調比			100(特殊要求可達200)！
額定轉角（℃）			90
配用執行機構	氣動活塞式	單作用型號	詳見表5～7
		扭矩（Nm）
		雙作用型號
		扭矩（Nm）
	電動執行器	代號
		扭矩（Nm）
氣源壓力（MPa）			0.4～0.7
電源			220V.AC或380V.AC
輸入信號			4～20mA、1～5（V.DC）或以上信號分程控制

附件表
氣動偏心球閥				電動偏心球閥
代號	可選件	代號	可選件	代號	可選件	代號	可選件
無	不帶附件	S	電磁閥	無	不帶附件	B	位置變送器
P	氣動閥門定位器	R	空氣過濾減壓器	D	電動操作器	L	限位開關
E	電/氣閥門定位器	H	手輪	F	伺服放大器	K	力矩開關
T	電/氣轉換器	V	保位閥	H	手輪
B	位置變送器	Q	快速排氣閥
L	限位開關	X	限流調速閥

注意事項

1.安裝施工必須小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因?yàn)檫\(yùn)輸過程中，最易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈?？捎脡嚎s空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
