活塞式管力閥結構緊湊,體積小,重量輕,特別適用于大口徑管網系統,管力閥可廣泛應用于電力,環保,冶金,石化,水司,市政,食品等行業供,排水系統,污水泵房,化工流體等輸送系統.

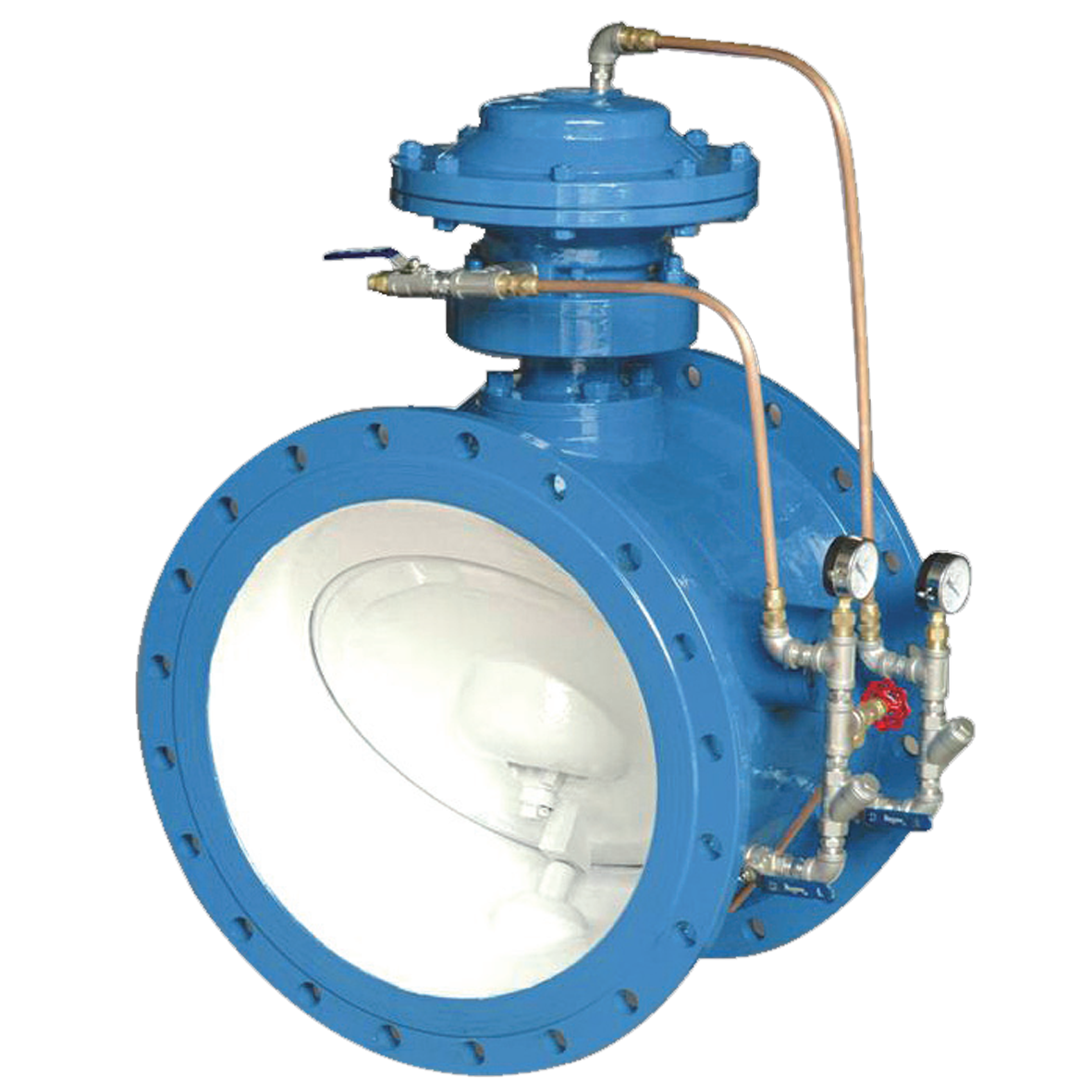

更新時間：2022-12-19 16:42:55 瀏覽次數：1717BFDG管力閥是我公司歷時五年研發的新水泵出口控制閥，是繼老式手動控制閥、液控蝶閥、水力控制閥后的第三代新型蝶式多功能水泵控制閥。管力閥采用先進的流體設計，能耗低、運行穩，密封效果好，它兼具電動閘閥、電動蝶閥以及止回閥的功能，敏捷的快關速度和可調的泄壓時間，能有效消除水錘危害，保護水泵及管網系統安全。
BFDG管力閥適用于自動化給排水泵站的離心泵、混流泵和軸流泵出水管道，設計有膜片式與活塞式兩種控制裝置，可分別適用于清水、原水類介質和污水、渣漿水類介質。產品類型上，開發有普通型、回水低壓型、污水型等五種規格，以滿足不同工況需求。

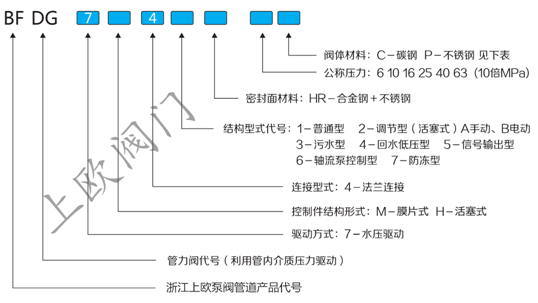

BFDG管力閥型號定義：
型號示例
BFDG7m43HR-10C 鑄鋼材質膜片式污水型法蘭連接管力閥
BFDG7h42AHR-40C 鑄鋼材質活塞式手動調節型法蘭連接管力閥
注：基本型采用膜片式結構；污水型推薦使用膜片式結構，調節型謫選用活塞式結構。
常用閥體、閥板材料對照表
|
材料名稱 |
材料牌號 |
主要介質 |
|
|
ANSI/AST標準 |
G B |
||
|
碳素鋼 |
WCB |
ZG25 |
水、油品等 |
|
鎳鉻鑄鐵 |
\ |
QT400Ni2Cr |
海水 |
|
絡鎳不銹鋼 |
CF8 (304) |
ZGlCrl8Ni9TiZGlCrl8Nil2Mo2Ti |
硝酸類等腐蝕性介質 |
|
鉻鎳鉬不繡鋼 |
CF8M (316) |
醋酸類腐蝕性介質 |
|
|
鉻鎳超低碳不銹鋼 |
CF3(304L) |
硝酸類等腐蝕性介質 |
|
|
鉻鎳鉬超低碳 不銹鋼 |
CF3M(316L) |
醋酸類腐蝕性介質 |
引用但不限于以下標準，未注日期的引用文件，其最新版本適用于本產品。
|
標準內容 |
標準號 |
標準名稱 |
|
企業標準 |
Q/OPJF007-2012 |
BFDG型管力控制閥 |
|
設計制造標準 |
GB/T12236 |
蝶式止回閥 |
|
API6D |
帶阻尼止蝶式回閥 |
|
|
檢驗與試驗標準 |
GB/T13927-2008 |
通用閥門 壓力試驗 |
|
法蘭標準 |
GB9113.1-9113.4 |
整體鋼制法蘭/客戶指定標準 |
|
結構長度標準 |
GB/T12221 |
金屬閥門 結構長度 |
|
使用材料標準 |
GB/T12229 |
通用閥門碳素鋼鑄件技術條件 |
|
GB/T12230 |
通用閥門奧式體銅鑄件技術條件 |
|
項目 |
口徑 |
||
|
|
< 1000mm |
≥1000mm |
|
|
關閥時間 |
快 |
1~2.5 |
1?5 |
|
|
慢 |
3?60 |
5-90 |
|
最低工作壓力（Mpa) |
=0.05 |
||
|
阻力系數 |
0.3?1.1 |
||
|
開閥時間 |
10-60 |
||
|
水錘峰值 |
S 1.5倍水泵出口額定壓力 |
||
|
水泵最高反轉速度 |
S 1.2倍水泵額定轉速 |
||
|
適應溫度 |
未注明為0-80°C,可生產-25°C-200°C |
||
1、功能多樣：具有截流止回、輕載啟泵、消除水錘等功能，一閥頂多閥，節省設備總投資。
2、緩開啟泵：啟泵后閥門在進口端微孔止回閥的作用下，要達到—定壓力，閥門才開啟，可減小啟泵電流，確保電機和電控系統安全。
3、快關緩閉：獨特的小閥板結構（本公司200720064765.7《管力控制閥小閥板緩閉結構》專利)，停泵時，先快關后緩閉，有效消除水錘，保證系統安全。
4、外形美觀：結構上采用控制裝置頂置的創新型設計，外形空間小，內部結構簡單，運行可靠性強。工藝上，殼體、零部件均為精密鑄造，結構強度好，外形簡潔精致。
5、安裝方便：采用蝶閥結構，有體積小、重量輕的特點，占地空間小,降低土建成本，可適用于地表和地溝等多種安裝方式。
6、維護簡單:閥門的啟閉由輸送的介質驅動，與水泵自動聯鎖，無需人工與外力去操作;無外接動力和元器件，采用一體化結構，故障點少;液壓缸內的零部件檢修可在機組正常運行的同時進行;關鍵零件均選用優質材料，基本無需維護;外控通道中過濾器具有自沖洗功能；
7、節能降耗：啟閉件為斜置蝶板式，水流平順，沿程損失與局部損失很??；取消液控蝶閥的電一液控制系統，降低成本而又增加了可靠性和穩定性，減小耗電達到節能的目的。
8、動作、密封可靠：采用國內外首創的軟硬雙重密封結構（本公司ZL01249431.3《閥門啟閉件軟硬組合密封裝置》專利）或金屬硬密封結構，
密封副摩擦力矩?。恍敝闷慕Y(jié)構密封副，縮短了關閥行程，減少了密封圈滑移距離，降低了摩擦力矩，達到了瞬間離合的效果，并且具有防泥沙和壓力自動補償?shù)墓δ?閥體、閥板密封角度優化設計，使閥門啟閉靈活可靠。
9、適應性強：產品有膜片式與活塞式分別適用于各類工況與介質。外控組件中的特殊過濾器能有效過濾污水中的雜質顆粒，保證進入膜片腔或活塞缸內介質為清潔液體，該過濾裝置具有自沖洗功能，旁通進口端設有排渣裝置，可手動定期排渣。調節型可根據工況要求，采用手動或者電動控制開度進行流量調節。

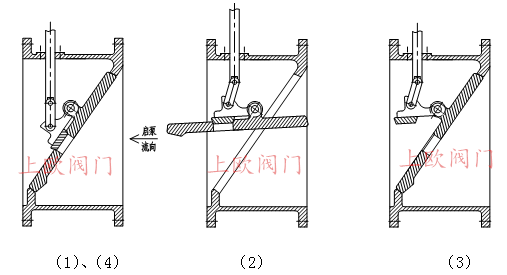

1、開閥：初始狀態如(1)示，當水泵啟動，水壓通過進口帶微孔止回閥的旁通管，進入控制腔下腔，大閥板在進口端水力作用下，連同小閥板一同緩慢開啟，如圖(2)示。開閥速度可根據工況要求調節旁逋球閥的開度進行設定，以達到最佳效果為準。
2、關閥：停泵瞬間，閥門進口流量及壓力突然降低，大閥板在重力作用下迅速關閉(閥板與閥座接觸前，設有緩沖機構，保護密封面），截斷大部分水流，小閥板在控制腔作用下自動開啟泄除回流壓力水，削減水錘峰值，如圖(3)示;同時，一部分回流水通過旁通管道進入控制腔上腔，推動控制桿下行，關閉小閥板至完全切斷介質，如圖(4):示。關閥時間可通過旁通管道上的調節閥調節，使水錘峰值在控制范圍內。
圖一 閥門動作原理
1、BFDG7m/h4
1 普通型 公司常規供貨為膜片式。普通型適用于管網系統回水壓力大于O.IMpa;
2、BFDG7h42調節型（A手動、B電動） 在普通型基礎上，通過在控制腔上安裝調節裝置，可以根據系統要求采用手動或者電動調節閥門開度，以達到對管網內介質流量的粗量調節與控制。電裝常規供貨為普通型，有特殊要求，可按用戶要求配置。
3、 BFDG 7m4 3 污水型適用于輸送污水、渣漿水，膜片式結構對顆粒類污水含渣量敏感度低，同時外控組件中的特殊過濾器能有效過濾污 水中的雜質顆粒，保證進入控制腔內介質為清潔液體，同時該過濾裝置具有自沖洗功能，其下部有排渣裝置，可手動定期排渣，系統還設有清洗裝置。

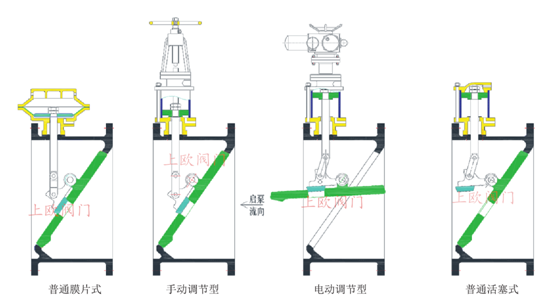

圖二 產品類型
4、 BFDG 7m/h 4 4回水低壓型當管網系統回水壓力低于O.lMpa時，推薦采用本產品，閥門配有輔助關閥機構。
5、 BFDG 7m/h 4 5信號輸出型信號輸出型管力閥工作原理同普通型，在其基礎上，增加行程開關，可直接表述全開、全關與故障三種信號，實現閥門啟閉情況可就地觀察也可遠程監測，該裝置結構簡單，運行維護方便。
6、 BFDG 7m/h 4 6軸流泵型針對軸流泵的工作特性，該閥通過添加控制部件，實現先開閥后啟泵的輕載啟泵功能。停泵時，閥門自動先快關后緩閉，消除關閥水錘。
7、 BFDG 7m/h 4 7 防凍型為適應北方等氣候寒冷地區，防凍型管力閥控制部分采用保溫結構，通過熱交換、輔助加熱等形式，可適用于 -20℃的惡劣工況。
|
名稱 |
普通材質 |
鉻鎳不銹鋼 |
耐海水材質 |
|
閥軸 |
不繡鋼2Crl3 |
ZGlCrl8Ni9Ti |
316L |
|
膜片/活塞 |
丁腈橡膠/不銹鋼 |
EPDM/2Crl3 |
EPDM/316L |
|
閥體密封面 |
半鐵索體高鉻鋼D507(H) |
ZGlCrl8Ni9Ti |
ZcuZn38Mn2Pb2 |
|
硬密封副 |
D507(H)+A102(R) |
316L+316L |
T+316L |

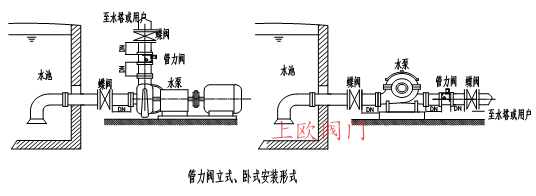

1、可采用臥式與立式安裝（介質流向向上），有控制缸頂桿側為出口方向，嚴禁反裝，必須保證閥軸一定在水平位置。
2、為了安裝維修方便，在空間許可時，應優先考慮臥式安裝。
3、當閥門口徑≥900mm時，為改善管道受力情況，可設置支架或基礎。
4、閥后安裝蝶式閥門時安裝距離通?？扇?DN，各口徑閥門前后更詳細安裝尺寸請與公司技術部聯系。
|
主閥結構形式 |
控制腔形式 |
控制腔位置 |
閥板運行形式 |
密封形式 |
泄壓形式 |
|
|
旋啟式止回閥 |
蝶式或旋啟式結構 |
緩閉活塞油缸 |
流道內或閥體一側 |
旋啟式結構 |
采用鑄鐵表面襯膠， |
無泄流孔，泄流靠緩沖 |
|
升降式回閥 |
截止式結構 |
無 |
無 |
升降式運行，關閥時對 |
有軟密封和硬 |
無緩開和緩閉功能 |
|
管力閥 |
蝶式結構 |
活塞式、膜片式 |
頂置 |
旋入式結構，并且大閥 |
軟硬雙重密封 |
大閥板快關，小閥板緩閉，雙階段關閥 |
|
對比分析 |
蝶式結構體積小， |
管力閥通過控制腔實現 |
管力閥頂置控制腔 |
管力閥閥板慣性矩小， |
軟硬雙重密封面， |
大閥板獨立懸桂，并在 |
